Таким образом, слой люминофора с внутренней стороны экрана состоит из мельчайших элементов трех цветов. Для упрощения схем управления цветная ЭЛТ имеет три электронных пушки соответственно основным цветам. Остается обеспечить попадание каждого из этих трех пучков электронов только на свои элементы люминофора и исключить попадание на соседние.

Самый простой способ — поместить перед люминофором маску с отверстиями. Таким образом, даже если пучок электронов слегка отклонится от намеченной траектории, он все равно не сможет засветить „чужой” элемент люминофора.

Типы масок.

Всего было разработано несколько типов масок. Увы, идеального решения не существует, и каждый тип имеет свои как сильные, так и слабые стороны. В зависимости от того, какие задачи будут решаться на компьютере, следует выбрать и монитор с соответствующей маской.

Начнем с самого распространенного варианта — теневой маски (Shadow Mask). В этом случае отверстия имеют круглую форму и располагаются напротив точечных элементов люминофора (рис. 2.2). Точки люминофора трех цветов, в свою очередь, формируются в триады. Расстояние по диагонали между триадами — шаг точки маски (Dot Pitch). Чем он меньше, тем выше качество изображения. У современных мониторов это значение лежит в пределах от 0,25 (самые лучшие модели) до 0,30 мм, в среднем — 0,28 мм.

К достоинствам ЭЛТ данного типа можно отнести высокую четкость изображения, к недостаткам — невысокие яркость и сочность цветов. Обычно мониторы с ЭЛТ данного типа используются для работы с текстом, компьютерного моделирования (CAD/CAM-приложения).

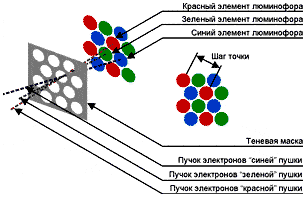

Рис. 2.2 – Теневая маска.

Подавляющее большинство теневых масок изготавливаются из инвара (Invar) — сплав железа и никеля. Так что, если производитель старательно это подчеркивает, это не более чем рекламный трюк.

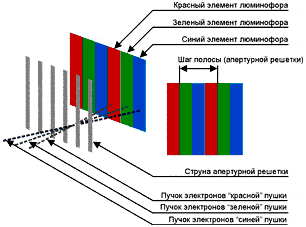

Разработка альтернативной технологии, призванной повысить яркость и сочность цветов, привела к созданию апертурной решетки (Aperture Grid). Такая маска состоит из вертикальных струн (рис. 2.3). Люминофор, расположенный в просвете между струнами решетки, нанесен тонкими вертикальными полосками. Расстояние по горизонтали между полосками люминофора одного цвета называется шагом полосы (Strip Pitch) или, что одно и то же, шагом апертурной решетки (Aperture Grid Pitch).

Естественно, чем меньше его значение, тем выше качество изображения. У современных мониторов оно колеблется от 0,23 до 0,27 мм. Абсолютно плоские модели часто имеют переменный шаг, скажем, 0,23 мм в центре и 0,25 мм по краям. За счет того, что площадь струн по сравнению с площадью теневой маски заметно меньше, большее число электронов из пучка достигают люминофора, вызывая яркое, насыщенное свечение.

Но поскольку лучи разделяются только по вертикали, мониторы, использующие ЭЛТ с апертурной решеткой, несколько хуже справляются с отображением мелких деталей, например, текста малого размера. Основное их предназначение — дизайн, верстка, работа с графикой.
