Выбор технических средств проектирования
Исходя из рекомендуемых системных требований пакета SolidWorks 2006, выбираем следующую конфигурацию ПК:
Процессор – Intel® Celeron™ D 331 2667 MHz LGA775;
Материнская плата – ASUS P5GPL-X SE Socket 775 i915;
Оперативная память – 1024Mb PC-3200 DDR;
Жёсткий диск – Samsung 300Gb 8Mb buffer 7200 rpm IDE;
Привод DVD/CD – Nec ND-7170;
Монитор – Samsung 940N;
Принтер – Samsung ML2010P;
Согласно определению, ЭВМ (в дальнейшем ПК) - сложная система технических средств, способная принимать, хранить, передавать, обрабатывать и выдавать информацию с помощью арифметических и логических вычислений. Любой ПК включает в себя 2 группы устройств: центральные и периферийные. К периферийным устройствам относятся устройства, обеспечивающие связь между центральными устройствами и пользователем. К центральным устройствам относят процессор и оперативную память.
Основной частью любого ПК составляет системный блок, содержащий в себе: блок питания фактора AT или ATX, материнскую плату, процессор с устройством охлаждения, видеокарту , оперативную память, жёсткий диск, привод для чтения или записи CD-ROM, модем, сетевую карту, звуковую карту, RAID-чип и массив.
К периферийным устройствам относятся: внешние модемы, сканеры, принтеры, плоттеры, манипуляторы "мышь", клавиатуры, внешние ТВ-тюнеры, и т.д.
Одной из неотъемлемых составляющих при комплектации любого ПК является монитор. В данный момент на рынке представлены два типа мониторов: на электронно-лучевых трубках и на жидких кристаллах.
Принципы работы CRT-мониторов.

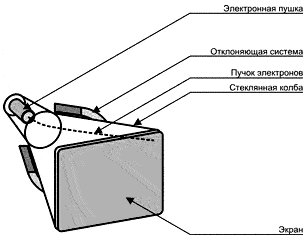

Элементом, формирующим изображение в CRT-мониторе, является ЭЛТ. По своей сути это стеклянная колба, внутри которой вакуум (рис. 2.1). Электронная пушка формирует пучок электронов (электронный луч), который направляется в сторону экрана, покрытого изнутри люминофором. При столкновении электронов с люминофором последний начинает излучать свет, — чем больше энергия пучка, тем ярче свечение. Отклоняющая система направляет пучок электронов так, что он сканирует весь экран, строка за строкой. Поскольку скорость сканирования очень большая, глаз в силу своей инерционности воспринимает изображение как стабильное.
Рис. 2.1 – Электронно-лучевая трубка.
Сразу же можно выявить все недостатки ЭЛТ. Пучок электронов, обладая значительной энергией, при столкновении с люминофором генерирует рентгеновское излучение. Для фокусировки и отклонения пучка требуются сильные электромагнитные поля. А поскольку в каждый момент времени пучок засвечивает только небольшую площадь люминофора, возникает мерцание изображения.
Описанная схема справедлива для монохромных ЭЛТ, если же вы хотите получить цветное изображение, придется усложнять существующую конструкцию. Во-первых, люминофор должен светиться несколькими цветами. Поскольку человеческий глаз реагирует на три основных цвета — красный (Red), зеленый (Green) и синий (Blue), а все остальные являются их комбинацией, эти три и были выбраны в качестве цветов свечения люминофора.
