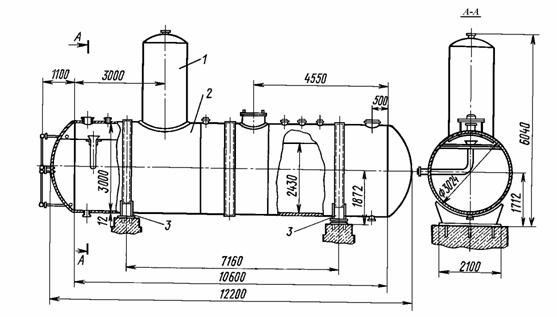

Устройство деаэраторов. Деаэратор атмосферного давления (рис. 3) состоит из бака-аккумулятора, деаэрационной колонки, барботажного устройства, арматуры, регулирующих и контрольно-измерительных приборов. Деаэратор оборудуется гидравлическими затворами и охладителями выпора.

Бак-аккумулятор (2) – сварной цилиндрический сосуд с приваренными к нему штуцерами и лазом – служит для сбора питательной воды; он оборудован водоуказательными приборами.

Деаэрационная колонка (1) – вертикальный цилиндр с установленными внутри дырчатыми листами (тарелками) – установлена непосредственно на баке-аккумуляторе и соединена с ним с помощью сварки или фланцев. Обрабатываемая вода подводится через водораспределительное устройство в верхнюю часть колонки. Греющий пар через регулирующий клапан подаётся в барботажное устройство. Вода из распределительного устройства стекает тонкими струями с тарелки на тарелку навстречу потоку пара, нагревается и стекает в бак-аккумулятор. Греющий пар, поднимаясь вверх, частично конденсируется, захватывает выделившиеся из воды газы и вместе с ними удаляется через верхний штуцер в охладитель выпара.

Гидравлический затвор предотвращает повышение давления в деаэраторе выше расчётного. Регулирующие устройства обеспечивают в деаэраторе заданное давление и уровень воды.

Охладитель выпара служит для использования теплоты не сконденсировавшегося пара. Обычно охладитель выпара устанавливают на кронштейне, приваренному к баку-аккумулятору, или на одной из площадок котельной.

К баку деаэратора приварены металлические опоры (3), одна из которых неподвижно закрепляемая на фундаменте, а вторая, подвижная при тепловых расширениях бака, перемещается по стальному листу.

Монтаж деаэраторов.

Деаэраторы устанавливают на опорные конструкции в здании котельной или вне его на металлические опоры. Опоры деаэратора имеют радиусные сёдла, приваренные к нижней части бака.

До начала подъёма на монтажной площадке детали деаэратора собирают в блок, масса которого зависит от грузоподъёмности такелажного механизма. Наиболее целесообразно включать в блок все детали деаэратора с охладителем выпара и трубопроводами.

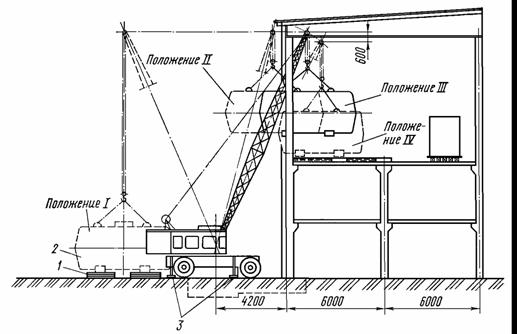

Схема монтажа деаэратора пневмоколёсным краном показана на рис. 4. Деаэратор стропят в положении І, поднимают в положение ІІ, подают в монтажный проём – положение ІІІ и устанавливают на перекрытие – положение Ⅳ

.

Далее лебёдкой деаэратор перемещают в проектное положение.

С помощью металлических подкладок, устанавливаемых под опоры, выравнивают положение деаэратора в горизонтальной и вертикальной плоскостях. Горизонтальность продольной оси деаэратора проверяют гидравлическим уровнем по всей образующей бака-аккумулятора, а поперечной оси деаэратора также гидравлическим уровнем по крайним боковым образующим бака-аккумулятора, на которых керном сделаны соответствующие отметки. Отклонение продольной и поперечной осей от горизонтали не должно превышать ± 2 мм. Вертикальность деаэрационной колонки проверяют отвесом и металлической линейкой. Отклонение от вертикальной оси не должно превышать 2 мм. на всю высоту колонки.

После выверки и окончательного закрепления на фундаменте деаэратор подвергают гидравлическому испытанию на плотность и прочность.
